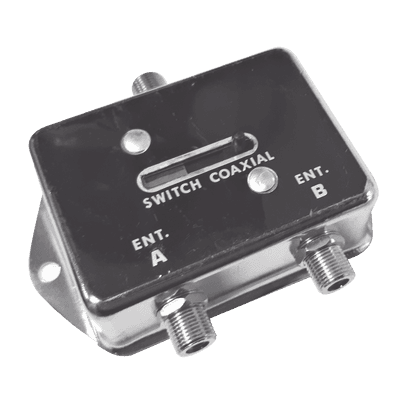

Deslizable Interruptor Coaxial A-B para CCTV, 75 Ohm, 2 Entradas/ 1 Salida, F Hembras.
Características técnicas
- Impedancia: 75 Ohm
- Configuración: 2 Entradas / 1 Salida
- Conectores: F Hembras
- Tipo: Deslizable (A-B)
- Aplicación: Sistemas de CCTV
- Mecanismo: Selección manual entre dos fuentes
Especificaciones eléctricas
- Impedancia característica: 75 Ω
- Frecuencia de operación: Hasta 2 GHz
- Pérdida de inserción: < 0.5 dB
- Aislamiento: > 40 dB
- VSWR: < 1.5:1
Aplicaciones
- Sistemas CCTV: Selección entre dos cámaras
- Monitoreo: Alternancia entre fuentes de video
- Pruebas: Comparación de señales
- Backup: Cambio entre fuente principal y respaldo
- Distribución: Enrutamiento selectivo de señales
Características mecánicas
- Conectores: F tipo hembra (3)
- Mecanismo: Deslizante manual
- Posiciones: A, B, OFF
- Montaje: Panel o superficie
- Material: Metal y plástico de grado industrial
Valor para integradores
Simplicidad de instalación
Interfaz directa con sistemas CCTV existentes sin necesidad de conversión de señal.
Fiabilidad operativa
Mecanismo deslizante robusto para selección manual confiable en entornos profesionales.
Compatibilidad total
Impedancia 75Ω estándar para sistemas de video coaxial, manteniendo integridad de señal.
Consideraciones de implementación
Configuración típica
Permite seleccionar manualmente entre dos fuentes de video para alimentar un solo monitor o grabador.
- Entrada A: Cámara principal
- Entrada B: Cámara secundaria o respaldo
- Salida: Monitor/DVR/NVR
Requisitos de cableado
Utiliza cable coaxial RG59 o RG6 con conectores F estándar para máxima compatibilidad.
- Conectores F macho en extremos de cable
- Longitudes estándar de cable CCTV
- Terminaciones adecuadas para 75Ω
