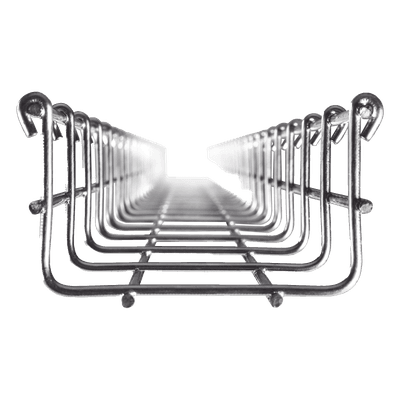

Charola Tipo Malla 66/100 mm, Acabado Electro Zinc, Hasta 105 Cables Cat6, Tramo de 3 Metros

Charola Tipo Malla 66/100 mm, Acabado Electro Zinc, Hasta 105 Cables Cat6, Tramo de 3 Metros
Charola Tipo Malla 66/100 mm, Acabado Electro Zinc, Hasta 105 Cables Cat6, Tramo de 3 MetrosCharola Tipo Malla 66/100 mm, Acabado Electro Zinc, Hasta 105 Cables Cat6, Tramo de 3 MetrosCharola Tipo Malla 66/100 mm, Acabado Electro Zinc, Hasta 105 Cables Cat6, Tramo de 3 MetrosCharola Tipo Malla 66/100 mm, Acabado Electro Zinc, Hasta 105 Cables Cat6, Tramo de 3 Metros

Características

  • Ancho de 100 mm para soportar múltiples cables
  • Peralte de 66 mm optimiza capacidad de carga
  • Longitud de tramo de 3 m para facilidad de instalación
  • Acabado electro zinc 15-20 micras construcción durable
  • Diseño ventilado mejora la disipación de calor
  • ver más
iconoicono

Modelo: MG-50-431EZ

Marca: CHAROFIL

Q 469.30

Precio sujeto a cambios.
Solicitar cotización
CHAROFIL

Descargas

Catalogo_CHAROFIL_2023CuantificadorHoja_de_especificacionesManual_de_InstalacionManual_de_Usuario

Equipos Relacionados

Clema mediana francesa, con acabado Electro Zinc
CHAROFILMG-51-420EZ

Clema mediana francesa, con acabado Electro Zinc

Q 8.86
Ver producto
Clema pequeña francesa, con acabado Electro Zinc
CHAROFILMG-51-421EZ

Clema pequeña francesa, con acabado Electro Zinc

Q 6.51
Ver producto
Tornillo + tuerca milimétrico, con acabado Electro Zinc
CHAROFILMG-66-403EZ

Tornillo + tuerca milimétrico, con acabado Electro Zinc

Q 7.42
Ver producto
Kit 1 para unir tramos de charolas, con acabado Electro Zinc
CHAROFILMG-51-KIT1EZ

Kit 1 para unir tramos de charolas, con acabado Electro Zinc

Q 21.16
Ver producto
Sujetador universal multiusos de 3 metros de largo, con acabado Electro Zinc
CHAROFILMG-51-139EZ

Sujetador universal multiusos de 3 metros de largo, con acabado Electro Zinc

Q 705.49
Ver producto
Charola Tipo Malla 33/50 mm, Acabado Electro Zinc, Hasta 26 Cables Cat6, Tramo de 3 Metros
CHAROFILMG-50-420EZ

Charola Tipo Malla 33/50 mm, Acabado Electro Zinc, Hasta 26 Cables Cat6, Tramo de 3 Metros

Q 310.52
Ver producto
Charola Tipo Malla 33/100 mm, Acabado Electro Zinc, Hasta 53 Cables Cat6, Tramo de 3 Metros
CHAROFILMG-50-421EZ

Charola Tipo Malla 33/100 mm, Acabado Electro Zinc, Hasta 53 Cables Cat6, Tramo de 3 Metros

Q 370.74
Ver producto
Charola Tipo Malla 54/100 mm, Acabado Electro Zinc, Hasta 86 Cables Cat6, Tramo de 3 Metros
CHAROFILCH-54-100EZ

Charola Tipo Malla 54/100 mm, Acabado Electro Zinc, Hasta 86 Cables Cat6, Tramo de 3 Metros

Q 445.78
Ver producto
Charola Tipo Malla 66/50 mm, Acabado Electro Zinc, Hasta 53 Cables Cat6, Tramo de 3 Metros
CHAROFILMG-50-430EZ

Charola Tipo Malla 66/50 mm, Acabado Electro Zinc, Hasta 53 Cables Cat6, Tramo de 3 Metros

Q 366.04
Ver producto
Charola Tipo Malla 66/150 mm, Acabado Electro Zinc, Hasta 158 Cables Cat6, Tramo de 3 Metros
CHAROFILMG-50-432EZ

Charola Tipo Malla 66/150 mm, Acabado Electro Zinc, Hasta 158 Cables Cat6, Tramo de 3 Metros

Q 555.02
Ver producto
Kit 3 para unir tramos de charolas, con acabado Electro Zinc
CHAROFILMG-51-KIT3EZ

Kit 3 para unir tramos de charolas, con acabado Electro Zinc

Q 12.83
Ver producto
Suspensión conjunto 100 mm, para montar la charola desde el techo, con acabado Electro Zinc para varilla de 1/4, 5/16 y 3/8
CHAROFILMG-51-140EZ

Suspensión conjunto 100 mm, para montar la charola desde el techo, con acabado Electro Zinc para varilla de 1/4, 5/16 y 3/8

Q 83.55
Ver producto
Ménsula omega tipo L 110mm inteligente, para montar charola de 50 a 100mm en pared o muro
CHAROFILMG-60-100EZ

Ménsula omega tipo L 110mm inteligente, para montar charola de 50 a 100mm en pared o muro

Q 148.67
Ver producto
Placa Salida a Tubo, con acabado Electro Zinc
CHAROFILMG-51-104EZ

Placa Salida a Tubo, con acabado Electro Zinc

Q 43.77
Ver producto
Curva Pre-Fabricada Horizontal de 90° con medidas de 66 mm de Peralte y 100 mm Ancho (66/100 mm)
CHAROFILCH-C90-66/100EZ

Curva Pre-Fabricada Horizontal de 90° con medidas de 66 mm de Peralte y 100 mm Ancho (66/100 mm)

Q 156.43
Ver producto
Charola Tipo Malla Línea MallaFils® 50x54 mm para hasta 38 Cables Cat6 / Uso Interior con Acabado EZ / Tramo 3 m
CHAROFILML-54-50EZ

Charola Tipo Malla Línea MallaFils® 50x54 mm para hasta 38 Cables Cat6 / Uso Interior con Acabado EZ / Tramo 3 m

Q 284.48
Ver producto

Especificaciones

Las charolas tipo malla CHAROFIL proporcionan una solución para cableado estructurado que mantiene la organización y permite acceso fácil para cambios y reparaciones. Su diseño de malla ofrece ventilación adecuada para instalaciones en techos y paredes.

Características Generales

  • Ancho: 100 mm
  • Peralte: 66 mm
  • Longitud de tramo: 3 m
  • Altura interior: 66 mm
  • Altura exterior: 72 mm
  • Equivalencia en pulgadas: 4' de ancho x 2 1/2' de peralte
  • Capacidad de cables Cat6: Hasta 105 cables

Especificaciones Técnicas

Dimensiones y Configuración

  • Modelo CHAROFIL: 66/100
  • Código de producto: MG-50-431EZ
  • Configuración estándar: Tramos rectos de 3 metros
  • Peralte patentado: Diseño exclusivo CHAROFIL

Compatibilidad de Accesorios

  • Curvas horizontales 90°: Disponibles en ancho 100 mm
  • Radio de curvatura: 230 mm para curvas 90°
  • Número de curvas por tramo: 3 curvas para ancho 100 mm
  • Código curva 90°: CH-C90-66/100EZ

Normas de Referencia y Certificaciones

Resultado de imagen para ance logo png Imagen relacionada

Fabricación: Producto fabricado en planta automatizada con capacidad de producción industrial. Empresa 100% mexicana fundada en 1993, especialista en bandejas porta cables y sistemas de canalización para cableado eléctrico y telecomunicaciones.

Acabado Electro Zinc (EZ)

Espesor: 15 a 20 micras

El acabado Electro Zinc se aplica mediante deposición de zinc por corriente eléctrica continua sobre piezas metálicas. Recomendado para uso en interiores.

Opciones de Acabado Disponibles

  • Electrozincado (EZ): Acabado estándar para interiores
  • Pintura Epóxica (EP): Mayor resistencia a corrosión
  • Galvanizado por Inmersión en Caliente (GAC): Para exteriores
  • Policloruro de Vinilo (PVC): Protección adicional
  • Acero Inoxidable 304L/316L: Ambientes corrosivos

Capacidad de Carga - Peralte 66 mm

Cuantificador CHAROFIL

Para calcular los materiales necesarios para su instalación, utilice el cuantificador CHAROFIL.
