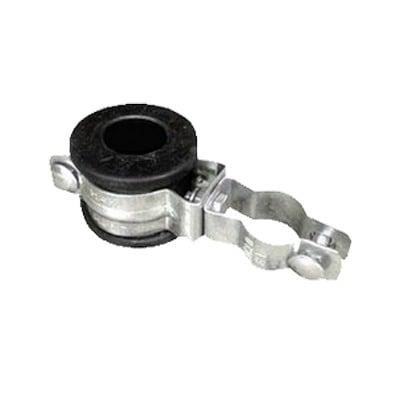

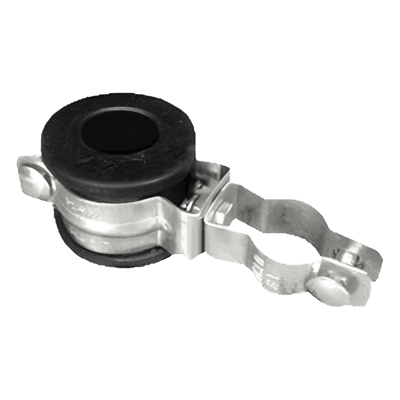

Aislador para Bajada de Cable Desnudo en Torre STZ30, STZ30G, STZ35 y STZ35G

Aislador para Bajada de Cable Desnudo en Torre STZ30, STZ30G, STZ35 y STZ35G
Aislador para Bajada de Cable Desnudo en Torre STZ30, STZ30G, STZ35 y STZ35GAislador para Bajada de Cable Desnudo en Torre STZ30, STZ30G, STZ35 y STZ35GAislador para Bajada de Cable Desnudo en Torre STZ30, STZ30G, STZ35 y STZ35GAislador para Bajada de Cable Desnudo en Torre STZ30, STZ30G, STZ35 y STZ35G

Características

  • Protección segura ante descargas atmosféricas
  • Mantiene separación de 6 cm del pararrayos
  • Compatible con cables hasta 250 kcm
  • Instalación fácil y resistente al ambiente
  • Recomendación separación 2m entre aisladores
  • ver más

Modelo: TG-AC-114

Marca: TOTAL GROUND

Q 179.41

Precio sujeto a cambios.
Solicitar cotización
TOTAL GROUND

Descargas

AISLADORDECABLETGACA2021Diagrama de Aterrizaje y Pararrayo KDA05GARANTIAENPRODUCTOSTG

Equipos Relacionados

Tramo de Torre Arriostrada de 3m x 45cm, Galvanizado por Electrólisis, Hasta 60 m de Elevación. Zonas Secas.
SYSCOM TOWERSSTZ-45

Tramo de Torre Arriostrada de 3m x 45cm, Galvanizado por Electrólisis, Hasta 60 m de Elevación. Zonas Secas.

Q 3,055.07
Ver producto
Barra para Unión de Cobre con Capacidad de 1000A, medidas 7-7/8 x 2 x 1/4 in., con Aisladores (Sin Gabinete)
TOTAL GROUNDTG-BUS-G10

Barra para Unión de Cobre con Capacidad de 1000A, medidas 7-7/8 x 2 x 1/4 in., con Aisladores (Sin Gabinete)

Q 1,118.73
Ver producto
Compuesto Acondicionador de Suelo a Base de Compuestos Minerales !Alto Contenido Higroscópico! Saco con 11 Kgs.
TOTAL GROUNDH2O-HM

Compuesto Acondicionador de Suelo a Base de Compuestos Minerales !Alto Contenido Higroscópico! Saco con 11 Kgs.

Q 559.72
Ver producto
Registro de Alto Desempeño 16 x 23.5 x 21 cms.
TOTAL GROUNDS-610

Registro de Alto Desempeño 16 x 23.5 x 21 cms.

Q 568.94
Ver producto
Aerosol Protector Antioxidante para Uniones Eléctricas.
TOTAL GROUNDANTIOX

Aerosol Protector Antioxidante para Uniones Eléctricas.

Q 973.68
Ver producto
Aislador para Bajada de Cable Desnudo en Torre STZ30 y STZ30G.
TOTAL GROUNDTG-AC

Aislador para Bajada de Cable Desnudo en Torre STZ30 y STZ30G.

Q 159.68
Ver producto
Punta Pararrayo Tipo Dipolo Corona con Ángulo de Protección de 72°.
TOTAL GROUNDTG-TDPC

Punta Pararrayo Tipo Dipolo Corona con Ángulo de Protección de 72°.

Q 2,377.24
Ver producto
Conector Varilla (Máximo 3/4") a Cable 1/0 AWG.
TOTAL GROUNDTG-SC

Conector Varilla (Máximo 3/4") a Cable 1/0 AWG.

Q 75.24
Ver producto
Conector de Varilla 5/8" a Cable Calibre 4 a 3/0 AWG.
TOTAL GROUNDTG-AB18

Conector de Varilla 5/8" a Cable Calibre 4 a 3/0 AWG.

Q 276.88
Ver producto
Contador de Descargas Atmosféricas (Contador de Caída Rayos).
TOTAL GROUNDTG-CDA

Contador de Descargas Atmosféricas (Contador de Caída Rayos).

Q 5,572.82
Ver producto
Herraje Adaptador de Mástil para Diámetros desde 3/4" hasta 2-1/4". Galv. en Caliente.
SYSCOM TOWERSSMM-K4

Herraje Adaptador de Mástil para Diámetros desde 3/4" hasta 2-1/4". Galv. en Caliente.

Q 488.29
Ver producto
Kit de Pararrayo para Torre o Poste tipo Dipolo Corona con Electrodo y Accesorios de instalación.
TOTAL GROUNDKIT-DIPOLO-T

Kit de Pararrayo para Torre o Poste tipo Dipolo Corona con Electrodo y Accesorios de instalación.

Q 9,196.65
Ver producto
Cable de Cobre Recubierto THW-LS Calibre 1/0 AWG 19 Hilos Color Negro ( Venta por Metro )
INDIANASLY-343-BLK

Cable de Cobre Recubierto THW-LS Calibre 1/0 AWG 19 Hilos Color Negro ( Venta por Metro )

Q 171.63
Ver producto
Aislador Bajada de Pararrayos en Torre STZ30, STZ30G, STZ35, STZ35G, STZ45 y STZ45G
LINKEDPRO BY EPCOMLP-AISLADOR-UNI

Aislador Bajada de Pararrayos en Torre STZ30, STZ30G, STZ35, STZ35G, STZ45 y STZ45G

Q 141.60
Ver producto

Especificaciones

En caso de una descarga atmosférica, protege a los equipos ofreciendo una trayectoria segura y aislada al cable conductor de la descarga, ya que mantiene una separación de 5 a 6 cm. aproximadamente, entre dicha estructura y el cable de bajada del pararrayos.

Ideal para instalación de cable en torre en conjunto con sistemas pararrayos.

Puede utilizarse con cable de calibre hasta de 250 Kcm. Es de fácil instalación y alta resistencia al medio ambiente.

Se recomienda una separación entre aisladores de 2m (Se pueden colocar más aisladores para garantizar que no exista contacto con la torre u otros equipos).

Logo TOTAL GROUND

Características técnicas

  • Separación de aislamiento: 5-6 cm entre estructura y cable de bajada
  • Calibre de cable compatible: Hasta 250 Kcm
  • Resistencia ambiental: Alta resistencia al medio ambiente
  • Separación recomendada: 2m entre aisladores
  • Configuración específica: Ancla de 1-1/4' con clipcon de 1-1/4'
  • Material del cuerpo: Galvanizado
  • Material del aislador: Neopreno
  • Separación de instalación: Recomendado cada 1.5 metros

Aplicaciones

  • Protección de equipos durante descargas atmosféricas
  • Instalación de cable en torre con sistemas pararrayos
  • Prevención de contacto entre cable y estructura de torre
  • Sistemas de protección contra rayos en torres STZ30, STZ30G, STZ35, STZ35G
  • Aislamiento de cables de telecomunicaciones
  • Aislamiento de cables de energía
Instalación
  • Facilidad de instalación: Alta
  • Separación entre aisladores: 2 metros recomendados
  • Configuración adicional: Se pueden agregar más aisladores según necesidades
  • Separación de instalación: Recomendado cada 1.5 metros
  • Configuración de anclaje: Ancla de 1-1/4' con clipcon de 1-1/4'
Protección
  • Función principal: Trayectoria segura y aislada para descargas
  • Protección de equipos: Durante descargas atmosféricas
  • Prevención de contacto: Entre cable y estructura de torre
  • Garantía: 1 año
Especificaciones de Materiales
  • Cuerpo del aislador: Galvanizado para resistencia a la corrosión
  • Material aislante: Neopreno para aislamiento eléctrico y resistencia ambiental
  • Medidas: Cotas en milímetros (mm)
