Características
- Protecciones: cortocircuito / sobrecarga / sobretensión
- Refrigeración por convección de aire libre
- Indicador LED de encendido
- Condensadores electrolíticos de larga duración
- Resistencia para trabajar en altas temperaturas 70ºC
- Prueba de vibración 5G aprobada
- Consumo de energía sin carga <0.5W
- Alta eficiencia, larga vida y alta confiabilidad
- 3 años de garantía
- Entrada de CA universal / rango completo
- MTBF: 244,000 horas mínimo (MIL-HDBK-217F a 25°C)
- Eficiencia: 74%

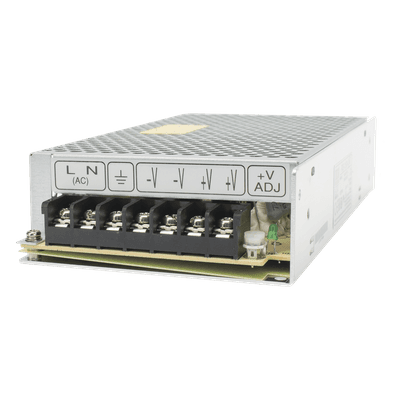

Especificaciones Técnicas
- Voltaje de Entrada: 100-120Vca 50/60 Hz / 200-240Vca 50/60 Hz
- Voltaje de Salida: 24Vcc
- Corriente de Salida: 6.5A
- Potencia de Salida: 150W
- Dimensiones: 98 x 38 x 199 mm
- Rango de Voltaje de Salida: 22.8 ~ 26.4Vcc
- Tolerancia de Voltaje: ±1.0%
- Ondulación y Ruido: 120mVp-p (medido a 20 MHz de ancho de banda)
- Rango de Frecuencia de Entrada: 47 ~ 63Hz
- Corriente de Entrada: 3A/115Vca, 2A/230Vca
- Peso: 0.7Kg
Protecciones
- Cortocircuito
- Sobrecarga: 110-150% de potencia nominal
- Sobretensión: 27.6 - 32.4Vcc
- Protección de sobrecarga: modo hipo, recuperación automática
- Protección de sobretensión: recuperación automática
Características Técnicas
- Refrigeración por convección
- Indicador LED de encendido
- Consumo sin carga <0.5W
- Alta eficiencia energética: 74%
- Entrada de CA universal / rango completo
- Tensión soportada: I/P-O/P: 3KVca, I/P-FG: 2KVca, O/P-FG: 0.5KVca
Durabilidad
- Condensadores de larga duración
- Resistencia a 70ºC
- Prueba de vibración 5G
- 3 años de garantía
- MTBF: 244,000 horas mínimo
- Rango de temperatura: -25°C a +70°C
- Humedad: 20-90% RH sin condensación
Certificaciones y Estándares
Seguridad
- UL62368-1
- TUV EN62368-1
- EAC TP TC 004
- Resistencia al aislamiento: 100M Ohm / 500Vcc / 25ºC/ 70% RH
EMC
- Emisión: EN55032 (CISPR32) Clase B, EN61000-3-2,-3, EAC TP TC 020
- Inmunidad: EN61000-4-2,3,4,5,6,8,11; EN61000-6-2 nivel de industria ligera, criterios A, EAC TP TC 020
Notas Técnicas
- Todos los parámetros se miden a una entrada de 230 Vca y 25ºC de temperatura ambiente, a menos que se especifique lo contrario.
- La ondulación y ruido se miden a 20 MHz de ancho de banda utilizando un cable de par trenzado.
- La tolerancia incluye tolerancia de configuración, regulación de línea y regulación de carga.
- La fuente se considera un componente para instalación en equipo final. Las pruebas EMC se realizaron montando la unidad en una placa de metal de 360 mm x 360 mm con 1 mm de espesor.
- Reducción de temperatura ambiente: 3.5ºC / 1000m para altitud de funcionamiento superior a 2000m (6500 pies).
