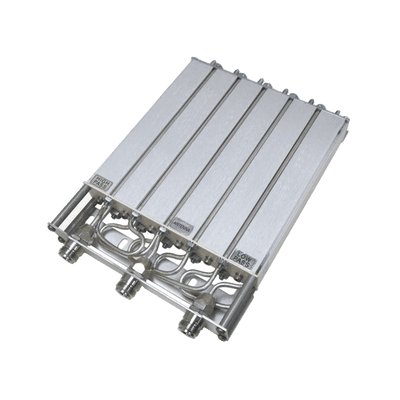

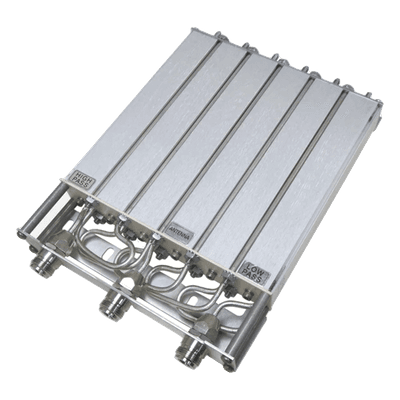

DUPLEXER MOVIL 440-480 MHZ 6 CAV. N HEMBRA 50 W
Características
- Diseño de 6 cavidades resonantes helicoidales termicamente compensadas
- Carcaza de aluminio extruido ligera y resistente
- Manejo de potencia de hasta 50W
- Aislamiento de 75dB entre TX y RX
- Rango de frecuencia 440-480MHz con separación de 5-10MHz
- VSWR máximo de 1.5:1 y pérdida de inserción de 1.4dB
- ver más
Modelo: MR356N-2
Marca: SINCLAIR
Q 15,567.76
Precio sujeto a cambios.
Descargas
Características Principales
- Diseño de 6 cavidades resonantes
- Resonadores helicoidales compensados térmicamente
- Carcaza de aluminio extruido liviana y resistente
- Manejo de potencia: 50W
- Aislamiento Tx a Rx: 75dB
- Separación de frecuencia: 5 a 10 MHz
Especificaciones Eléctricas
- Rango de Frecuencia: 440-480 MHz
- Número de Cavidades: 3 (Low Pass) + 3 (High Pass)
- VSWR (máx): 1.5:1
- Pérdida de Inserción (máx): 1.4 dB
- Impedancia: 50 Ω
- Aislamiento: 75 dB (Tx a Rx y Rx a Tx)
- Potencia Media (máx): 50 W
- Conectores: N Hembra
Especificaciones Mecánicas
- Ancho: 6.25' (159 mm)
- Profundidad: 9' (229 mm)
- Altura: 1.3' (33 mm)
- Peso: 2.5 lbs (1.14 kg)
- Material: Aluminio extruido con acabado de conversión química
- Configuración de Montaje: Agujeros de montaje proporcionados
Especificaciones Ambientales
- Rango de Temperatura: -22°F a +140°F (-30°C a +60°C)
Aplicaciones
Los duplexores MR356N2 son ideales para aplicaciones móviles y estaciones base de baja potencia. Ofrecen un rendimiento superior para sistemas de radio troncales y convencionales.
Opciones de Frecuencia
El modelo MR356N2 opera en el rango de 440-480 MHz. Los duplexores pueden reajustarse dentro de la sub-banda para la que fueron diseñados, siempre que la separación Tx/Rx permanezca constante.
Para cambios significativos en la separación de frecuencias, es necesario devolver la unidad a fábrica.
Información de Pedido
Al realizar el pedido, debe especificar las frecuencias de Tx y Rx. Las configuraciones de conectores diferentes pueden afectar el precio. Se ofrecen opciones personalizadas bajo consulta.
