Especificaciones

Inversor de Cadena 10kw 220 VoC

10000MTLP-US

Máxima eficiencia hasta 97.8%, 3 MPPT, diseño compacto, amplio rango de voltaje de trabajo.

¿Cómo Funciona?

Los sistemas de interconexión convierten, mediante un inversor, la energía en corriente directa generada por los paneles solares en energía en corriente alterna en total sincronía en voltaje y frecuencia tal y como lo entrega CFE.

La energía generada es enviada a la vivienda para su consumo y el excedente se regresa a la red eléctrica. De esta forma no solo bajamos nuestro consumo, sino que existe un retorno de energía dando ahorros de hasta un 95% en el pago del recibo de electricidad.

Aplicación

Solución ideal de sistema solar para viviendas privadas, cuando los módulos están situados en diferentes lados del techo, en instalaciones monofásicas y en combinación trifásica.

Características principales

Amigable con el Usuario: Diseño compacto, fácil instalación y transporte.
Alto Rendimiento: Máxima eficiencia hasta 97.8%, doble MPPT para diferentes alineaciones. Amplio voltaje de trabajo para un mayor tiempo de producción.
Seguro y Confiable: Protección múltiple y amplia detección de errores, grado de protección NEMA 4X, enfriamiento natural.

Características Específicas

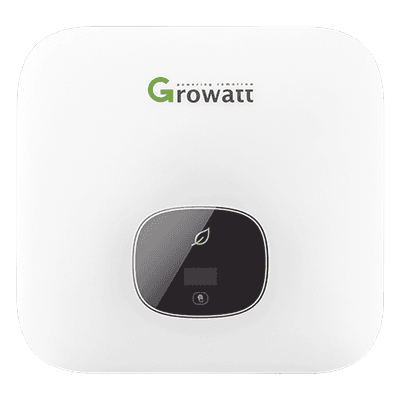

Especificaciones Técnicas - MIN5000TLX2

Entrada DC

Potencia máxima de entrada: 5500W
Rango de voltaje MPPT: 90-500V
Voltaje de arranque: 120V
Voltaje máximo de entrada: 500V
Corriente máxima de entrada: 11A por MPPT
Número de MPPT: 2
Corriente máxima de cortocircuito: 17A por MPPT

Salida AC

Potencia nominal de salida: 5000W
Potencia máxima de salida: 5500W
Voltaje de salida: 220V ± 10%
Frecuencia de salida: 60Hz ± 0.3Hz
Factor de potencia: >0.99
Corriente máxima de salida: 22.7A
Distorsión armónica total: < 3%

Eficiencia y Rendimiento

Eficiencia máxima: 97.8%
Eficiencia europea: 97.5%
Consumo nocturno: < 1W
Temperatura de operación: -25°C a +60°C
Humedad relativa: 0-100% (sin condensación)

Protecciones y Certificaciones

Protección de entrada DC: Anti-isla, sobretensión, subtensión, sobrecorriente
Protección de salida AC: Sobrecorriente, cortocircuito, sobretemperatura
Protección contra rayos: Tipo II
Certificaciones: IEEE 1547, UL 1741, CSA C22.2 No. 107.1
Grado de protección: IP65
Dimensiones: 350 x 420 x 155 mm
Peso: 12.5 kg

Información Adicional Técnica

Máxima potencia FV recomendada: 7500W
Voltaje nominal DC: 360V
Voltaje de arranque: 50V
Rango de voltaje MPPT: 40V-550V
Cadenas por MPPT: 1
Corriente máxima de cadena: 16A
Corriente máxima de cortocircuito por MPPT: 24A

Especificaciones Adicionales

Potencia aparente máxima: 5000VA
Voltaje nominal CA (Rango): 230V (160-300V)
Frecuencia de red CA (Rango): 50/60 Hz (45-55Hz/54-65 Hz)
Factor de potencia ajustable: 0.8 de adelanto...0.8 de atraso
Eficiencia de MPPT: 99.9%
Pantalla: OLED+LED
Altitud máxima de operación: 4000m

Protecciones Adicionales

Protección de polaridad inversa DC: Sí
Interruptor DC: Sí
Protección contra sobretensión DC: Clase II
Monitoreo de resistencia de aislamiento: Sí
Protección contra sobretensión CA: Clase II
Monitoreo de red: Sí
Monitoreo de corriente residual: Sí
AFCI (Arc Fault Circuit Interrupter): Sí

Características Generales

Topología: Sin transformador
Enfriamiento: Convección natural
Conexión DC: H4/MC4 (opcional)
Conexión CA: Conector
Comunicación: WiFi/RS485/RS232 (opcional)
Certificaciones adicionales: CEI 0-21, VDE-AR-N 4105, VDE 0126-1-1, VFR 2019, EN 50549-1, IEC 62116, IEC 61727, G99

Ventajas técnicas de inversores Growatt

Máxima eficiencia de conversión de hasta un 99.5%.
Ahorros de hasta un 98% en el pago de recibo de luz.
Aproveche al máximo la potencia del sol con la tecnología MPPT.
Amplio rango de Vcc de entrada.
Fácil configuración para el diseñador.
No mezclar potencias de paneles en las cadenas.
Garantía contra defectos de fábrica.
Utilice los protectores de picos SP50-240SP, para alargar la vida de su inversor.
Excelente beneficio.
Cuenta con la certificación necesaria para realizar contratos de interconexión con la red de CFE (IEE1547 y UL1741).

Garantía contra defectos de fabricación

Monitoreo desde Página Web

De Click en la Imagen Para Acceder a las Plantas Demo

Nota: Se recomienda utilizar sistemas de tierra física (LP-GROUND-30A), colocar supresores de picos (LA302R) y verificar voltajes de operación.

Consultarlo con el departamento de ingeniería en energía solar.

Energía Limpia

Ahorro de Energía

Cuidado del Medio Ambiente

Conexión sencilla

Diagrama de Conexión para Solución con Inversores de Cadena

Diagrama de Conexión para Solución con Microinversores

Revise en el consumo bimestral de su recibo de luz y tabule lo siguiente con nuestros KITS, para saber que kit necesita.

Notas técnicas

Los equipos de interconexión a la red eléctrica no pueden operar con generadores diésel o a gasolina.
Los inversores requieren sincronizarse para entregar voltaje, de lo contrario el equipo no entregara voltaje, si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
