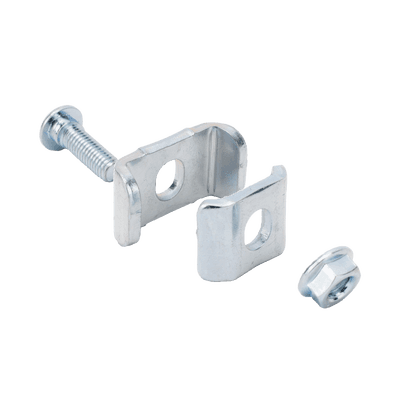

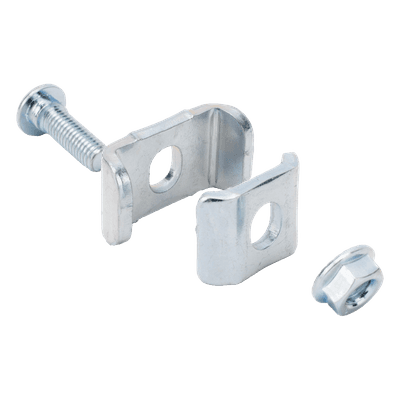

Kit 1 para unir tramos de charolas, con acabado Electro Zinc

Kit 1 para unir tramos de charolas, con acabado Electro Zinc
Kit 1 para unir tramos de charolas, con acabado Electro ZincKit 1 para unir tramos de charolas, con acabado Electro ZincKit 1 para unir tramos de charolas, con acabado Electro ZincKit 1 para unir tramos de charolas, con acabado Electro ZincKit 1 para unir tramos de charolas, con acabado Electro ZincKit 1 para unir tramos de charolas, con acabado Electro ZincKit 1 para unir tramos de charolas, con acabado Electro Zinc

Características

  • Acero al carbón rolado en frío de alta resistencia
  • Compatible con charolas hasta 300 mm de ancho
  • Incluye clemas y tornillos/tuercas necesarios
  • Requiere llave o dado de 10 mm para instalación
  • Ideal para cargas ligeras en uniones de charolas
  • ver más

Modelo: MG-51-KIT1EZ

Marca: CHAROFIL

Q 21.16

Precio sujeto a cambios.
Solicitar cotización
CHAROFIL

Descargas

Catálogo CharofilHoja de especificaciones Manual de InstalaciónManual de Usuario

Equipos Relacionados

Clema mediana francesa, con acabado Electro Zinc
CHAROFILMG-51-420EZ

Clema mediana francesa, con acabado Electro Zinc

Q 8.86
Ver producto
Clema pequeña francesa, con acabado Electro Zinc
CHAROFILMG-51-421EZ

Clema pequeña francesa, con acabado Electro Zinc

Q 6.51
Ver producto
Tornillo + tuerca milimétrico, con acabado Electro Zinc
CHAROFILMG-66-403EZ

Tornillo + tuerca milimétrico, con acabado Electro Zinc

Q 7.42
Ver producto
Clip recto ED275, con acabado Electro Zinc
CHAROFILMG-65-120EZ

Clip recto ED275, con acabado Electro Zinc

Q 40.87
Ver producto
Sujetador universal multiusos de 3 metros de largo, con acabado Electro Zinc
CHAROFILMG-51-139EZ

Sujetador universal multiusos de 3 metros de largo, con acabado Electro Zinc

Q 705.49
Ver producto
Charola Tipo Malla 54/100 mm, Acabado Electro Zinc, Hasta 86 Cables Cat6, Tramo de 3 Metros
CHAROFILCH-54-100EZ

Charola Tipo Malla 54/100 mm, Acabado Electro Zinc, Hasta 86 Cables Cat6, Tramo de 3 Metros

Q 445.78
Ver producto
Kit 3 para unir tramos de charolas, con acabado Electro Zinc
CHAROFILMG-51-KIT3EZ

Kit 3 para unir tramos de charolas, con acabado Electro Zinc

Q 12.83
Ver producto
Grapa de Suspensión Con Acabado Electrozincado Para Fijar a Techo Charolas con Anchos de 50 a 300 mm.
CHAROFILMG-51-105EZ

Grapa de Suspensión Con Acabado Electrozincado Para Fijar a Techo Charolas con Anchos de 50 a 300 mm.

Q 22.25
Ver producto
Suspensión conjunto 100 mm, para montar la charola desde el techo, con acabado Electro Zinc para varilla de 1/4, 5/16 y 3/8
CHAROFILMG-51-140EZ

Suspensión conjunto 100 mm, para montar la charola desde el techo, con acabado Electro Zinc para varilla de 1/4, 5/16 y 3/8

Q 83.55
Ver producto
Suspensión conjunto, 50mm, con acabado Electro Zinc para varilla de 1/4 y 5/16
CHAROFILMG-51-107EZ

Suspensión conjunto, 50mm, con acabado Electro Zinc para varilla de 1/4 y 5/16

Q 82.29
Ver producto
Clip para instalación de unicanal
CHAROFILMG-51-099

Clip para instalación de unicanal

Q 37.99
Ver producto
Placa Salida a Tubo, con acabado Electro Zinc
CHAROFILMG-51-104EZ

Placa Salida a Tubo, con acabado Electro Zinc

Q 43.77
Ver producto
Varilla Roscada de 3/8" x 3000mm, con acabado Electro Zinc
CHAROFILCH-VR-9-3000

Varilla Roscada de 3/8" x 3000mm, con acabado Electro Zinc

Q 55.34
Ver producto
Tuerca Hexagonal de 1/4", con acabado Electro Zinc
CHAROFILCH-TCA-H-6

Tuerca Hexagonal de 1/4", con acabado Electro Zinc

Q 1.09
Ver producto
Varilla Roscada de 1/4" x 3000mm, con acabado Electro Zinc
CHAROFILCH-VR-6-3000

Varilla Roscada de 1/4" x 3000mm, con acabado Electro Zinc

Q 28.39
Ver producto
Charola Tipo Malla Línea MallaFils® 50x54 mm para hasta 38 Cables Cat6 / Uso Interior con Acabado EZ / Tramo 3 m
CHAROFILML-54-50EZ

Charola Tipo Malla Línea MallaFils® 50x54 mm para hasta 38 Cables Cat6 / Uso Interior con Acabado EZ / Tramo 3 m

Q 284.48
Ver producto

Especificaciones

Características técnicas

  • Fabricada en acero al carbón rolado en frío
  • Aplica para unión de todos los anchos de charola
  • Incluye: clema mediana/pequeña + tornillo/tuerca
  • Acabado: Electro Zinc (EZ) para protección contra corrosión
  • Cantidad por kit: 1 clema mediana, 1 clema pequeña, 2 tornillos, 2 tuercas
  • Material de tornillos: Acero grado 5 con acabado Electro Zinc
  • Diámetro de tornillos: 1/4' (6.35 mm)
Recomendaciones de uso

Las clemas son recomendables para unir tramos de charolas, con cargas ligeras y anchos hasta de 300 mm.

Sólo se requiere de una llave de 10 mm ó un dado de la misma medida para apretar las tuercas.

Capacidad de carga máxima recomendada: 25 kg por punto de unión

Aplicación: Unión de tramos de charolas tipo escalera o ventilada

Temperatura de operación: -20°C a 80°C

Especificaciones técnicas

Espesor de material: 1.5 mm

Resistencia a la tracción: 400 MPa mínimo

Peso del kit: 0.25 kg

Longitud de tornillos: 25 mm

Normas aplicables: ASTM A653, ISO 1461

Ejemplo de instalación

Ejemplo de instalación del kit de unión de charolas
