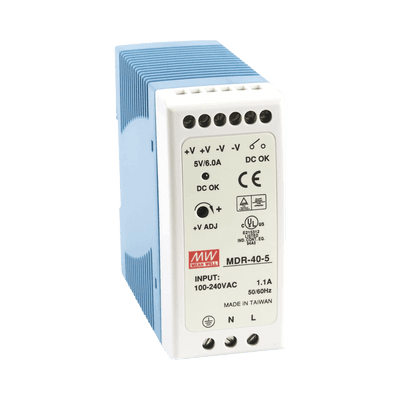

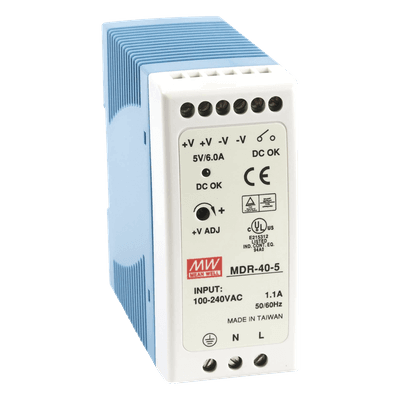

Fuente de Poder Industrial para Montaje Riel DIN
Características:
- Protecciones: cortocircuito / sobrecarga / sobretensión
- Refrigeración por convección de aire libre
- Se puede instalar en riel DIN TS-35 /7.5 o 15
- Entrada de CA universal / rango completo
- Alta eficiencia, larga vida y alta confiabilidad
- 3 años de garantía
- Función DC OK: Contacto de relé (30V/1A resistivo máximo) para monitoreo de estado
- MTBF: 301.7K horas mínimo (MIL-HDBK-217F a 25℃)
- Corriente de arranque (Inrush): 30A/115Vca, 60A/230Vca
Especificaciones Técnicas
- Voltaje de Entrada: 85-264Vca 47/63 Hz
- Voltaje de Salida: 5 Vcc
- Corriente de Salida: 0 - 6A
- Potencia de Salida: 40W
- Eficiencia: 78%
- Dimensiones: 40 x 90 x 100 mm
- Ondulación y ruido máximo: 80mVp-p (medido a 20MHz de ancho de banda)
- Rango de ajuste de voltaje: 5 ~ 6Vcc
- Tolerancia de voltaje: ±2.0% (incluye configuración, regulación de línea y carga)
- Regulación de línea: ±1.0%
- Regulación de carga: ±1.0%
- Tiempo de arranque: 500ms, 30ms/230VAC a carga completa
- Tiempo sostenido: 50ms/230Vca, 20ms/115Vca con carga completa
- Corriente de entrada: 1.1A/115Vca, 0.7A/230Vca
- Corriente de fuga: <1mA / 240Vca
- Protección de sobrecarga: 105-150% de potencia nominal, limitación de corriente constante con recuperación automática
- Protección de sobretensión: 6.25 ~ 7.25Vcc, apagado con reinicio manual
Características de Diseño
- Refrigeración por convección natural
- Compatibilidad con riel DIN TS-35
- Diseño para montaje industrial
- Construcción robusta para entornos exigentes
- Peso: 0.3Kg
- Temperatura de operación: -20 ~ +70℃
- Temperatura de almacenamiento: -40 ~ +85℃
- Humedad: 20 ~ 90% RH
Protecciones Integradas
- Protección contra cortocircuito
- Protección contra sobrecarga (105-150% nominal)
- Protección contra sobretensión (6.25-7.25Vcc)
- Sistema de seguridad completo
- Limitación de corriente constante
- Recuperación automática tras sobrecarga
- Reinicio manual tras sobretensión
Especificaciones Eléctricas
- Entrada universal 85-264Vca
- Salida regulada 5Vcc (ajustable 5-6Vcc)
- Corriente máxima 6A
- Eficiencia 78%
- Ondulación: 80mVp-p máximo
- Tolerancia: ±2.0% total
- Corriente de arranque: 30A/115Vca, 60A/230Vca
Certificaciones y Fiabilidad
- MTBF: 301.7K horas mínimo (25℃)
- Certificaciones: UL508, UL60950-1, TUV EN60950-1
- Clase I, Div. 2 Group A, B, C, D
- Aprobación T4 para lugares peligrosos
- Cumplimiento EMC: EN55011, EN55022, EN61204-3 Clase B
- Inmunidad EMC: EN61000-4-2,3,4,5,6,8,11
- Tensión soportada: I/P-O/P:3KVAC, I/P-FG:2KVAC, O/P-FG:0.5KVAC
Monitoreo y Señalización
Función DC OK
- Contacto de relé para monitoreo de estado
- Contacto cerrado: PSU encendida / DC OK
- Contacto abierto: PSU apagada / Fallo DC
- Especificaciones del contacto: 30V/1A carga resistiva máxima
- Integración directa con sistemas de control
Características Ambientales
- Coeficiente de temperatura: ±0.03%/℃ (0 ~ 50℃)
- Pruebas de vibración: 10 ~ 500Hz, 2G 10min/ciclo
- Cumplimiento IEC60068-2-6
- Resistencia al aislamiento: >100M Ohms / 500VDC
- Condiciones: 25℃/70% RH
