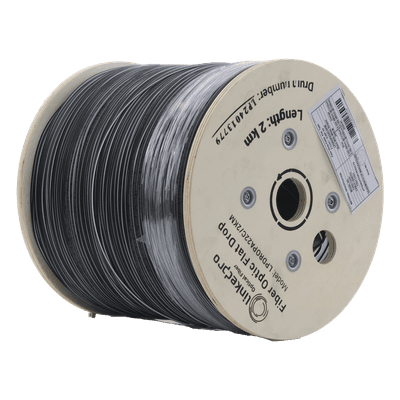

Carrete de 2 km de Fibra Óptica Drop Plana, Interior/Exterior G.657A2 Monomodo de 2 hilos (bifibra), Dieléctrica, Forro Negro, (No Soporta Conectores Mecánicos)

Características técnicas

• Fibra Óptica Drop G.657A2 plana BIF (insensible a las curvaturas)
• Forro: LSZH (Bajo Humo, Cero Halógenos)
• Tensión Máxima: 80N
• Aplicaciones: Interior/Exterior (No Aérea)
• Rango de Temperatura: -20°C a +60°C
• Peso (kg/km): 12 ± 3 kg/km
• 2 hilos (bifibra)
• Diámetro: 2 ± 0.3 mm (H) x 3 ± 0.3 mm
• Radio mínimo de curvatura: Instalación 30H, Operación 15H
• Resistencia al aplastamiento: 1000N/10cm
• Diámetro de revestimiento de fibra: 245±5 μm
• Miembro de refuerzo: FRP de 0.5+0.05mm*2
• Tensión máxima: Corto plazo 200N, largo plazo 100N
• Rango de temperatura de operación: -40°C a +70°C @ 100% humedad
• Rango de temperatura de instalación: -10°C a +70°C
• Rango de temperatura de transporte/almacenamiento: -20°C a +70°C
• Peso del cable: 10.0 kg/km +8%
• Código de colores: Fibra azul y naranja, forro negro con franjas blancas
• Resistencia al aplastamiento instalación: 2200N/10cm
• Radio de curvatura dinámico mínimo: 30mm
• Radio de curvatura estático mínimo: 15mm

Especificaciones de fibra G.657A2

• Diámetro de campo modal: 8.6±0.4 μm @ 1310nm, 9.6±0.5 μm @ 1550nm
• Diámetro de revestimiento: 125.0±0.7 μm
• No-circularidad del revestimiento: ≤0.8%
• Error de concentricidad núcleo-revestimiento: ≤0.5 μm
• No-circularidad del revestimiento: ≤3.0%
• Error de concentricidad revestimiento-revestimiento: ≤12.0 μm
• PMD (Dispersión de Modo Polarizado): ≤0.10 ps/km^1/2
• Longitud de onda de corte del cable: λ_cc ≤1260 nm
• Longitud de onda de dispersión cero: 1300~1322 nm
• Pendiente de dispersión cero: ≤0.091 ps/(nm².km)

Atenuación máxima

• 1310nm: ≤0.36 dB/km
• 1383nm: ≤0.35 dB/km
• 1550nm: ≤0.22 dB/km
• 1310-1625nm: ≤0.36 dB/km

Pérdida por curvatura

• 7.5mm diámetro, 1 vuelta: 1550nm ≤0.40 dB, 1625nm ≤0.80 dB
• 10mm diámetro, 1 vuelta: 1550nm ≤0.10 dB, 1625nm ≤0.20 dB
• 15mm diámetro, 15 vueltas: 1550nm ≤0.03 dB, 1625nm ≤0.10 dB
