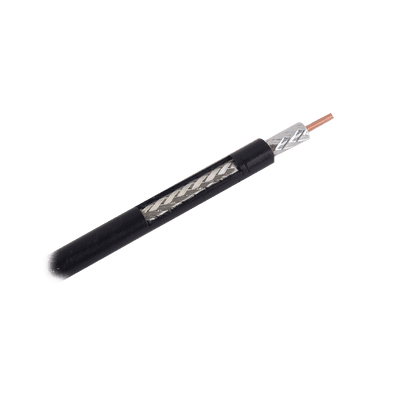

Metro de Cable Coaxial RG-8/X LMR240 de Baja Pérdida, 50 Ohms

Características del cable

• Cable coaxial Times LMR de alto desempeño.
• Diseño superior con gran flexibilidad y baja pérdida, recomendado para una gran variedad de aplicaciones que requieran un cable RF de baja pérdida y de fácil instalación.
• Diseñado para 20 años de servicio en exteriores con chaqueta de polietileno resistente a UV.
• Radio de curvatura de instalación: 0.75 pulgadas (19.1 mm).
• Radio de curvatura repetido: 2.5 pulgadas (63.5 mm).
• Momento de flexión: 0.25 ft-lb (0.34 N-m).

Ventajas técnicas

• Desempeño similar al ofrecido por cables de cobre corrugado.
• Flexibilidad superior.
• Mayor facilidad y rapidez de instalación.
• Mejor blindaje y menor pérdida comparado con otros cables del tipo RG-8/X.
• Efectividad de blindaje >90 dB (50 dB mayor que cables coaxiales con blindaje simple típico de 40 dB).
• Capacitancia: 24.2 pF/ft (79.4 pF/m).
• Inductancia: 0.060 uH/ft (0.20 uH/m).

Aplicaciones

• Instalaciones cortas de cable.
• Jumpers para sistemas de comunicación.
• Cualquier aplicación como: sistemas de comunicación vía radio, GPS, WiMax, Satelital, RF ID, Sistemas DAS, Etc.
• Ensambles de jumper en sistemas de comunicaciones inalámbricas.
• Conexiones cortas de alimentación de antena (WLL, GPS, LMR, antenas móviles).
• Aplicaciones WLAN, WISP, WiMax, SCADA, antenas móviles.

Especificaciones Técnicas

• Impedancia: 50 Ohm.
• Atenuación en 30 mts. a 150 MHz: 3 dB.
• Atenuación en 30 mts. a 450 MHz: 5.3 dB.
• Efectividad de Blindaje: mayor a 90 dB
• Factor de Velocidad: 84%.
• Potencia Nominal: 0.38 kW a 450 MHz.
• Constante Dieléctrica: 1.42.
• Retardo de Tiempo: 1.21 nS/ft (3.97 nS/m).
• Resistencia DC Conductor Interno: 3.2 ohms/1000ft (10.5 ohms/km).
• Resistencia DC Conductor Externo: 3.89 ohms/1000ft (12.8 ohms/km).
• Voltaje de Soporte: 1500 V DC.
• Voltaje de Chispa de Chaqueta: 5000 V RMS.
• Potencia Pico: 5.6 kW.

Especificaciones de Construcción

• Material del Conductor Central: Cobre sólido.
• Diámetro Exterior del Cable: 6.10 mm
• Diámetro del Conductor Interno: 1.42 mm.
• Blindaje: Malla de Cobre Estañado.
• Aislamiento Dieléctrico: Espuma de polietileno.
• Diámetro del Dieléctrico: 0.150 pulgadas (3.81 mm).
• Conductor Externo: Cinta de aluminio de 0.155 pulgadas (3.94 mm).
• Malla General: Cobre estañado de 0.178 pulgadas (4.52 mm).
• Peso: 0.034 lb/ft (0.05 kg/m).
• Resistencia a la Tracción: 80 lb (36.3 kg).
• Compresión de Placa Plana: 20 lb/in. (0.36 kg/mm).

Especificaciones Ambientales

• Temperatura de Instalación: -40°F a +185°F (-40°C a +85°C).
• Temperatura de Almacenamiento: -94°F a +185°F (-70°C a +85°C).
• Temperatura de Operación: -40°F a +185°F (-40°C a +85°C).
• Chaqueta de polietileno resistente a UV para servicio en exteriores.
• Expectativa de vida útil en exteriores: más de 20 años.

Conectores Disponibles

• Amplia variedad de conectores disponibles para LMR-240.
• Tipos de interfaz comunes: N, BNC, TNC, SMA, QMA, 7/16 DIN, 1.0/2.3 DIN.
• Polaridad inversa disponible.
• Opciones de pines centrales: soldadura o sin soldadura.
• La mayoría de conectores LMR emplean crimpado exterior usando tamaños de crimpado hex estándar.
• Ensambles de cable pre-terminados disponibles.

Herramientas de Instalación

• Herramienta de Crimpado: CT-240/200/195/100 para conectores LMR-100, 195, 200 y 240.
• Herramienta de Preparación: CST-240A para conectores LMR-240.
• Herramienta de Desbarbado: DBT-U para remover bordes rugosos del conductor central.
• Herramienta de Corte: CCT-01 para corte al ras de extremos de cable.
• Kit de Tierra: GK-S240TT disponible.
