Kit Solar Interconexion 5kW 220Vca / Inversor AFORE / 8 Paneles de 640W / Montaje Incluido

Especificaciones

¿Cómo Funciona?

Los sistemas de interconexión convierten, mediante un inversor, la energía en corriente directa generada por los paneles solares en energía en corriente alterna en total sincronía en voltaje y frecuencia tal y como lo entrega CFE.

El Inversor de Afore es una solución avanzada diseñada para aplicaciones de sistemas fotovoltaicos residenciales. Este inversor es ideal para aquellos que buscan optimizar la generación de energía de sus sistemas PV.

Gracias a su tecnología de vanguardia, ofrece una máxima eficiencia del 98.40%, asegurando que se aproveche al máximo la energía solar recogida por sus paneles.

Este inversor ha sido diseñado para ser robusto y confiable, con protecciones integradas tipo III y una construcción que garantiza su durabilidad a lo largo del tiempo. Su interfaz de comunicación inteligente permite una fácil monitorización y gestión del sistema por medio de conectividad WiFi.

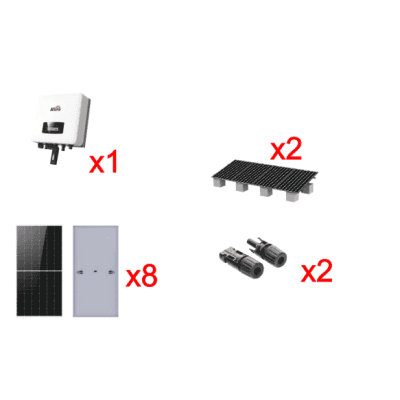

Componentes Principales

1 X HNS5000TL: Inversor de Interconexión AFORE 5kW 220Va
8 X LR772HVH645M: Modulo Solar 645W 50Vcc
2 X EPL01: Conector MC4
2 X VEKTOR8R: Montaje para 4 Modulos Solares

Especificaciones Técnicas del Módulo Solar LR7-72HVH-645M

Características Eléctricas (STC)

Potencia máxima (Pmax): 645W
Voltaje en circuito abierto (Voc): 53.80V
Corriente de cortocircuito (Isc): 15.21A
Voltaje a máxima potencia (Vmp): 44.46V
Corriente a máxima potencia (Imp): 14.51A
Eficiencia del módulo: 24.1%

Características Mecánicas

Dimensiones: 2382 × 1134 × 30mm
Peso: 28.5kg
Distribución de celdas: 144 (6×24)
Caja de conexiones: IP68 con tres diodos
Conectores: PV-LR5
Cables: 4mm², longitud personalizable

Parámetros Operativos

Temperatura de funcionamiento: -40℃ ~ +85℃
Carga mecánica máxima: 5400Pa (frontal), 2400Pa (posterior)
Tolerancia de potencia nominal: 0 ~ 3%
Voltaje máximo del sistema: DC1500V (IEC)
Capacidad máxima del fusible: 25A
Nivel de protección: Clase II
Clasificación de resistencia al fuego: IEC Clase C

Garantías y Certificaciones

Garantía de producto: 15 años
Garantía de rendimiento: 30 años
Certificaciones: IEC 61215, IEC 61730, UL 61730
Degradación de potencia: <1% en el primer año, 0.35% anual del año 2-30

Accesorios de Instalación (NO incluidos)

Cable PV (Conexion de modulos a inversor):
- FJ81 y FJ86 (venta por metro)
Pastillas de proteccion (Corriente Directa):
- PL20ACD (se requiere 1 por cadena)
Pastillas de protección (Corriente Alterna):
- PL32ACA
Cableado CA:
- SLY-304-BLK Cable de Cobre uso rudo 10AWG
- SLY-304-WTH Cable de Cobre uso rudo 10AWG
- SLY-304-GRN Cable de Cobre uso rudo 10AWG

Diagrama de conexión

Notas técnicas:

Los inversores requieren sincronizarse para entregar voltaje, de lo contrario el equipo no entregara voltaje, si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
Se recomienda utilizar sistemas de tierra física (LP-GROUND-30A), colocar supresores de picos (LA302R) y verificar voltajes de operación.
Los módulos solares LR7-72HVH-645M utilizan tecnología de celda BC (Back Contact) que mejora la fiabilidad del producto y ofrece una eficiencia máxima del 24.1%.
La configuración de 8 módulos de 645W proporciona una potencia total de 5.16kW DC, adecuada para el inversor de 5kW con margen de operación.
Los módulos soportan voltaje máximo del sistema DC1500V, permitiendo configuraciones de cadena optimizadas para instalaciones residenciales.
