Especificaciones

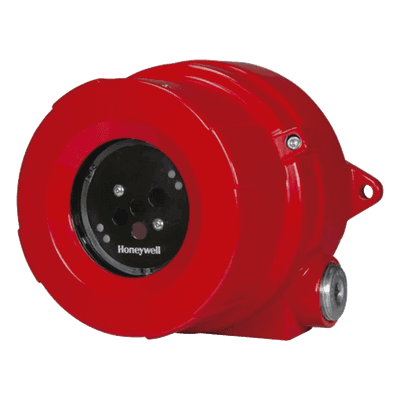

Detectores De Flama Avanzado Triple Infrarrojo IR3

Serie FS24X-PLUS

La serie FS24X Plus IR3 ofrece una detección robusta de flamas e incendios, incluso en entornos difíciles.

La serie FS24X Plus son los detectores de flamas triple infrarrojo 3IR de próxima generación que utilizan la tecnología infrarroja WideBand IR™ de Honeywell para la detección de incendios de hidrocarburos e hidrógeno. Con un rendimiento certificado según FM3260 y EN54-10 y certificado SIL2 según EN61508. Serie con HART® sobre la salida analógica de 4-20 mA. Los relés de alarma, auxiliar y de falla están incluidos y pueden configurarse normalmente abiertos (NO) o normalmente cerrados (NC), con o sin enclavamiento. Cuenta con un halo LED multicolor y altamente visible para indicar el estado localmente, eliminando la necesidad de un dispositivo adicional. El detector registra hasta 5000 eventos y diez FirePics de 30 segundos.

La serie FS24X Plus de Honeywell Analytics responde a incendios de hidrocarburos e hidrógeno dentro de un campo de visión estable que ofrece una protección rápida y fiable frente a una amplia gama de incendios. Mejora su seguridad general de un sistema de detección de llamas fiable que puede ser incluso en presencia de inhibidores ambientales como la lluvia, niebla, y el humo. Están diseñados para entornos peligrosos y aplicaciones industriales exigentes ayudando a las empresas a proteger a las personas, la planta y los procesos en caso de que se produzca un incendio detectable.

Características Generales De Serie FS24X Plus

Respuesta rápida a una amplia gama de incendios de hidrocarburos e hidrógeno, incluso en condiciones de baja visibilidad
El anillo de luz LED de HALO de alta velocidad ofrece una indicación clara del estado del dispositivo. Luz LED de HALO: verde (normal), amarillo (fallo/advertencia), rojo (alarma).
Diagnóstico avanzado, incluyendo la transparencia de la ventana para mantener la protección del lugar
Parasol y soporte de montaje estándar o marino incluidos para colocar el detector rápida y fácilmente en una ubicación óptima.
El potente software Flame Manager reemplaza los interruptores DIP tradicionales para la configuración del detector y proporciona diagnósticos simplificados y FirePics™ posteriores al evento. Estado del instrumento a simple vista

El anillo LED HALO multicolor de alta visibilidad proporciona una indicación clara del estado del dispositivo desde una distancia de hasta 15m (50ft), incluso en exteriores con mucha luz.
Los sensores de largo alcance y gran angular detectan incendios a 60 m (200 pies) para 0,1m² (1 pie²) de n-heptano.
Múltiples salidas, incluyendo 4-20 mA, relés, HART® y comunicación Modbus, todas estándar.
Responde a una amplia gama de incendios de hidrocarburos como n-heptano, metano, butano, propano, etanol, metanol, diésel, queroseno, JP-4 e IPA, así como hidrógeno.
Velocidad de respuesta típica: 5 segundos.

Incluye el soporte SM4 que permite efectuar una instalación mecánica sencilla. El soporte también está disponible en versión marina (SM4-M)
El módulo optoelectrónico interno puede cambiarse con rapidez en el sitio si es necesario.
Aprobaciones globales de áreas peligrosas y rendimiento como: ATEX, IECEx, cFMus; INMETRO, CCC*;SIL2, FM3260, EN54-10
Certificaciones marinas: ABS, Lloyds, BV, DNV

Especificaciones Tecnicas De Serie FS24X Plus

Características Ópticas

Campo de visión: Cono de visión de 90º, 120º (50% de rango en el eje).
Sensibilidad: Baja 15m, media 30m, alta 45m, muy alta 60m, hasta 0,1m² de incendio de n-heptano configurable a través de Flame Manager.
Tiempo de respuesta: Normal 5s, máximo 10s.
Combustibles comprobados: n-heptano, IPA, metano, butano, propano, etanol, metanol, hidrógeno, diesel, queroseno, JP-4

Características Eléctricas

Tensión de funcionamiento: 24 Vcc nominales (18 a 32 Vcc regulados).
Consumo de energía: 1.8W (nominal), 2.4W (alarma), 12W (máximo) con el calentador encendido, ciclo de trabajo del 100 %.
Relés de salida: Alarma, falla y auxiliar: SPDT (NO/NC), desactivado/activado, enclavado/sin enclavamiento, capacidad 2A@ 32 Vcd.
Salida analógica: 4-20 mA - fuente, sumidero o aislada.
Comunicaciones digitales: RS-485:Modbus y FP2, USB:FP2, HART® con comunicador portátil o conexión directa por cable.

Características Ambientales

Temperatura de funcionamiento: -55 a 75ºC (-67°F a 167°F).
Temperatura de almacenamiento: -55 a 85ºC (-67°F a 185°F).
Intervalo de humedad: Del 0 al 99% de humedad relativa.
Entradas de cables/conductos: 2 x M25 o 2 x 3/4 NPT
Material de la carcasa: Aluminio de bajo contenido en cobre con pintura para aplicaciones marinas o acero inoxidable 316.
Tipo de protección: IP66/67 (tipo 4X)

Certificaciones

Certificaciones de áreas peligrosas: ATEX: II 2 G Ex db IIC T5 Gb; II 2 D Ex tb IIIC T135 °C Db IP66/67; IECEx: Ex db IIC T5 Gb; Ex tb IIIC T135 °C Db IP66/67; cFMus: Clase I, Div 1, Grps A,B,C,D; Clase II/III, Div 1, Grps E,F,G NEMA 4X INMETRO, CUTR* CCC*
Certificaciones de rendimiento: FM3260. EN54-10:clase 1 (sensibilidad media, alta y muy alta), clase 2 (baja)
Certificacion de seguridad: Certificacion IEC61508 SIL 2 de TUV Sud
Certificaciones marinas*: Tipo marino aprobado para ABS, Lloyds, BV, DNV (*pendiente)
Peso: Aluminio 1.7 kg (3.7 lbs) o acero inoxidable 3.4 kg (7.4 lbs)

Accesorios Incluidos

Componentes Estándar

1 x SM4 Montaje giratorio de acero inoxidable
1 x SH-001 - Parasol de acero inoxidable
Visera parasol SH-001
Soporte estándar SM4 o soporte marítimo SM4-M (según modelo)

Equipo de Prueba Recomendado

Para su prueba y puesta en marcha se requiere el uso de la siguiente lámpara de prueba:

TL-2055 - Lámpara de prueba para detector de fuego, versión a prueba de explosión.

Categorias

Categorias

Detector De Flama Industrial Avanzado Multi-Espectro, Triple Infrarrojo (IR3), Visión 90º, Sensibilidad Variable 15 - 60m, Entradas 3/4" NPT, Protección IP66, Certificado Para Áreas Peligrosas, Aluminio Sin Cobre
