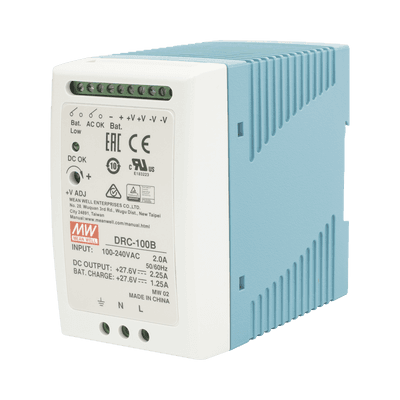

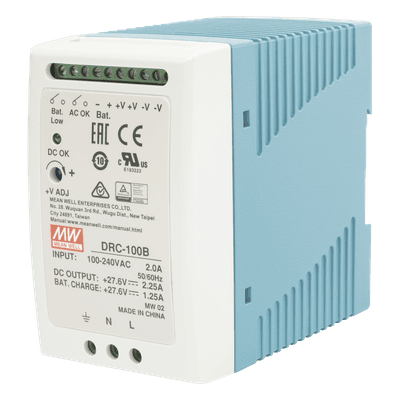

Fuente de Poder Industrial para Montaje Riel DIN
Características:
- Protecciones: cortocircuito / sobrecarga / sobretensión
- Refrigeración por convección de aire libre
- Se puede instalar en riel DIN TS-35 /7.5 o 15
- UL 508 aprobado (equipo de control industrial)
- Entrada de CA universal / rango completo
- Alta eficiencia, larga vida y alta confiabilidad
- 3 años de garantía
- Funciones de UPS: Cargador de batería con función de respaldo (backup)
- Salidas de relé: Contacto AC OK y Battery Low para monitoreo del sistema
- Operación con entrada DC: Posible operación con entrada DC (127-370VDC)
- Certificaciones de seguridad: UL60950-1, TUV EN60950-1, EAC TPTC 004
Especificaciones Técnicas
- Voltaje de Entrada: 90-264Vca 47/63 Hz
- Voltaje de Salida: CH1: 27.6Vcc
- Voltaje de Salida: CH2: 27.6Vcc
- Corriente de Salida: CH1: 2.25A
- Corriente de Salida: CH2: 1.25A (Carga a batería)
- Potencia de Salida: 96.6W
- Eficiencia: 87%
- Dimensiones: 55 x 90 x 100 mm
- Rango de ajuste de voltaje CH1: 24 ~ 30V
- Tolerancia de voltaje: ±1.0%
- Regulación de línea: ±0.5%
- Regulación de carga: ±0.5%
- Ripple y ruido (máx.): 240mVp-p
- Tiempo de arranque: 2400ms a plena carga
- Tiempo de hold-up (típico): 50ms/230VAC, 10ms/115VAC a plena carga
- Corriente AC (típica): 1.8A/115VAC, 1.1A/230VAC
- Corriente de entrada (inrush): 30A/115VAC, 60A/230VAC (arranque en frío)
- Protección de sobrecarga: 105-150% de potencia nominal, modo hiccup, recuperación automática
- Protección de sobretensión: 28.98 ~ 37.26V, apagado con recuperación por re-encendido
- Corte de batería: 20±1V
- Voltaje bajo de batería: < 22V
- Temperatura de trabajo: -30 ~ +70℃ (ver curva de derating)
- Humedad de trabajo: 20 ~ 90% RH sin condensación
- Coeficiente de temperatura: ±0.03%/℃ (0 ~ 50℃) en salida CH1
- Vibración: 10 ~ 500Hz, 2G 10min/ciclo, 60min cada eje X,Y,Z
- Voltaje de aislamiento: I/P-O/P: 3KVAC, I/P-FG: 2KVAC, O/P-FG: 0.5KVAC
- Resistencia de aislamiento: 100M Ohms / 500VDC / 25℃/ 70% RH
- MTBF: 410.1K horas mínimo (MIL-HDBK-217F a 25℃)
- Peso: 0.37Kg
NOTA: La batería más grande que se puede utilizar es de 12 Ah.
_11.51.51.png)
Características de Diseño
- Montaje en riel DIN TS-35
- Refrigeración por convección
- Compacto: 55 x 90 x 100 mm
- Certificación UL 508
- Funciones de UPS integradas
- Salidas de relé para monitoreo
Protecciones y Seguridad
- Protección contra cortocircuito
- Protección contra sobrecarga
- Protección contra sobretensión
- Entrada universal 90-264Vca
- Modo hiccup para sobrecarga
- Aislamiento 3KVAC I/P-O/P
- Certificaciones UL60950-1, TUV EN60950-1
Especificaciones Eléctricas
- Salida: 27.6Vcc dual
- Potencia: 96.6W
- Eficiencia: 87%
- Carga batería: 1.25A
- Regulación: ±0.5% línea/carga
- Ripple: 240mVp-p máximo
- MTBF: 410.1K horas
Funciones de UPS y Batería
- Cargador de batería integrado
- Relé AC OK para monitoreo
- Relé Battery Low para alerta
- Corte de batería: 20±1V
- Alerta bajo voltaje: < 22V
- Tiempo hold-up: 50ms/230VAC
