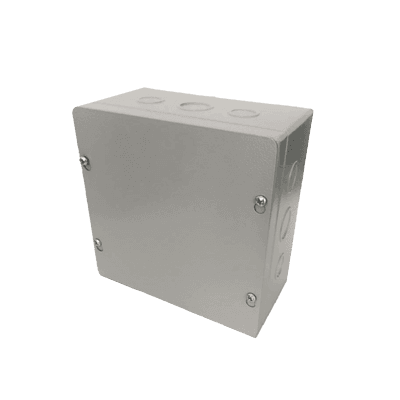

Caja de Pase de 30 x 30 x 15 cm / Nema 1 Uso Interior

Caja de Pase de 30 x 30 x 15 cm / Nema 1 Uso Interior
Caja de Pase de 30 x 30 x 15 cm / Nema 1 Uso Interior

Características

  • Dimensiones compactas 30 x 30 x 15 cm
  • Diseño para interiores secos NEMA 1
  • Alternativa económica para necesidades básicas
  • Sin empaque ni soldadura continua
  • Material optimizado para uso interior
  • ver más

Modelo: CPM-303015

Marca: ANCLO

Q 1,517.13

Precio sujeto a cambios.
Solicitar cotización
ANCLO

Descargas

CPM

Especificaciones

Características

  • Dimensiones exteriores: 30 x 30 x 15 cm (alto x ancho x profundidad)
  • Materiales: Construcción robusta para aplicaciones de interior
  • Aplicación: Uso en interior NEMA 1
  • Alternativa económica: Opción viable cuando no se requieren los niveles de protección ofrecidos por gabinetes NEMA 4
  • Diseño: Para uso en interiores secos, sin empaque ni soldadura continua
  • Clasificación IP: IP 23 para protección contra objetos sólidos mayores a 12.5mm y agua en spray hasta 15 grados de vertical
  • Orificios de montaje: Ubicados en la parte posterior para fijación de tuberías eléctricas con tuercas y conectores
  • Orificios troquelados: Varios tamaños de orificios concéntricos fácilmente extraíbles en los cuatro lados de la caja
  • Sistema de tapa: Ranuras para tornillos en forma de cerradura que permiten retirar la tapa sin extraer los tornillos
  • Normativa: Diseño según norma NMX-J-017-ANCE-2015 para accesorios de cables y tubos
Especificaciones Técnicas
  • Dimensiones: 30 x 30 x 15 cm
  • Clasificación NEMA: NEMA 1
  • Clasificación IP: IP 23
  • Uso: Interior
  • Protección: Para interiores secos
  • Características: Sin empaque ni soldadura continua
  • Espesor de material: Calibre 22 (0.8 mm) para tapa, fondo y marco
  • Acabado: Fosfatado alcalino con pintura poliéster gris norma ASA 70 curado a 180°C
  • Material base: Lámina negra ASTM-1011
  • Rango de temperatura: -5°C a 40°C ambiente
  • Corriente máxima de cortocircuito: 65kA
  • Diámetro de agujero a empotrar: 9mm
  • Orificios troquelados: Disponibles en tamaños 1/2', 3/4', 1'
Aplicaciones
  • Entornos: Interiores secos
  • Alternativa: Para aplicaciones que no requieren protección NEMA 4
  • Economía: Solución de costo optimizado
  • Instalación: Diseño simplificado para integración
  • Montaje: Para uso en instalaciones comerciales e industriales generales
  • Ubicación: Montado sobre muros o bastidores Unicanal
  • Funcionalidad: Diseñada como caja de conexiones para ubicación de tuberías eléctricas
  • Accesorios incluidos: Tapa y tornillos de instalación

Consideraciones Técnicas

Esta caja de pase está diseñada específicamente para aplicaciones en interiores secos donde no se requiere el nivel de protección ofrecido por gabinetes NEMA 4.

La ausencia de empaque y soldadura continua la convierte en una solución económica para instalaciones donde las condiciones ambientales son controladas.

Las dimensiones de 30 x 30 x 15 cm proporcionan espacio adecuado para el paso de cables y conexiones en aplicaciones de integración profesional.

La construcción en calibre 22 (0.8 mm) con acabado fosfatado y pintura horneada garantiza durabilidad en entornos industriales controlados. La clasificación IP 23 complementa la protección NEMA 1, ofreciendo resistencia limitada contra objetos sólidos y agua en spray.

El diseño con orificios troquelados en cuatro lados y sistema de tapa con ranuras en forma de cerradura facilita la instalación y mantenimiento en aplicaciones comerciales e industriales estándar.
