Herramienta de Corte para Cable Coaxial. Compatible desde LMR-100 hasta LMR-900

Especificaciones

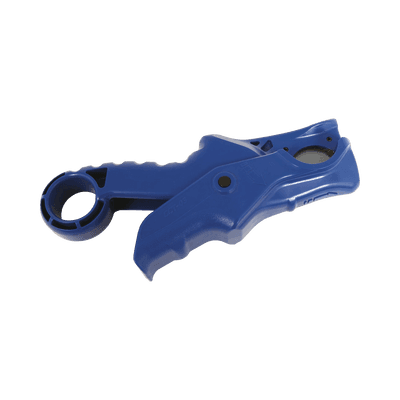

Herramienta de corte CCT-03

CCT-03 de Times Microwave Systems es una herramienta para cortar cables LMR y RG con un diámetro de LMR-600 o menor. Proporciona un corte limpio y en ángulo recto que no deforma la geometría del cable.

Operación

Coloque la herramienta sobre el cable y luego gire en la dirección indicada. Dentro de tres o cuatro vueltas, la cuchilla corta la cubierta, la trenza exterior y marca el conductor central antes de cortarlo.

Compatible con calibres y cables equivalentes a LMR100 * LMR195 * LMR240 * LMR400 * LMR600 * LMR900.

Características técnicas

Cortes limpios libres de residuos plásticos o metálicos sobre el área del dieléctrico.
No distorsiona la forma y geometría del cable previniendo el aumento de pérdida por retorno particularmente en altas frecuencias.
Part Number: 3192-165 (según spec sheet para CCT-02, herramienta similar)
Diseñada para preparación de extremos de cable coaxial con precisión de corte en ángulo recto
Incluye cuchilla de reemplazo disponible como parte RB-02 (3192-166)

Compatibilidad de cables

Herramienta diseñada para cables coaxiales desde LMR-100 hasta LMR-900.

Rango de compatibilidad: LMR100, LMR195, LMR240, LMR400, LMR600, LMR900 y equivalentes RG.

Integración con kits de herramientas: Incluida en TK-01 (kit para instalación de conectores LMR-400/600)

También incluida en TK-400EZ (kit para conectores LMR-400 crimp) y TK-600EZ (kit para conectores LMR-600 crimp)

Demostración de preparación de cable

Demostración de preparación de cable para LMR400 haciendo uso de herramientas CCT-03, CST-400 y CT400.

Nota: El spec sheet referencia CCT-02 como herramienta de corte de extremo de cable (cable end flush cut tool), mientras que CCT-03 es la versión actualizada con compatibilidad extendida.
