Borna de Paso / 2 Conductores / 35 mm² / POWER CAGE CLAMP / Montaje en Carril DIN 35 x 15 / Poliamida (PA66) / Gris / Tensión 1000 V / Corriente 125 A

Borna de Paso / 2 Conductores / 35 mm² / POWER CAGE CLAMP / Montaje en Carril DIN 35 x 15 / Poliamida (PA66) / Gris / Tensión 1000 V / Corriente 125 A
Borna de Paso / 2 Conductores / 35 mm² / POWER CAGE CLAMP / Montaje en Carril DIN 35 x 15 / Poliamida (PA66) / Gris / Tensión 1000 V / Corriente 125 ABorna de Paso / 2 Conductores / 35 mm² / POWER CAGE CLAMP / Montaje en Carril DIN 35 x 15 / Poliamida (PA66) / Gris / Tensión 1000 V / Corriente 125 A

Características

  • Conectores POWER CAGE CLAMP para 35 mm²
  • Corriente asignada de 125 A (IEC/EN 60947-7-1)
  • Tensión asignada de 1000 V y 8 kV de choque
  • Rango de temperatura de servicio: -60 a +105 °C
  • Montaje en carril DIN 35 x 15 mm
  • ver más

Modelo: 285-135

Marca: WAGO

Q 239.98

Precio sujeto a cambios.
Solicitar cotización
WAGO

Descargas

WAGO_285-135es _1_.pdf

Especificaciones

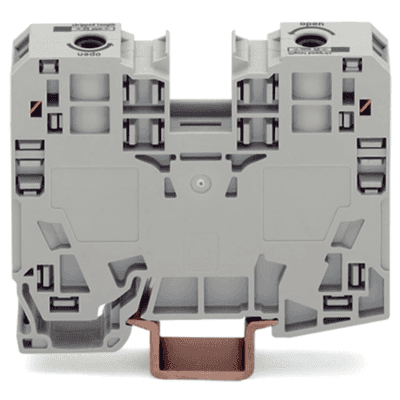

La borna de paso WAGO 285-135 es un bloque de terminales diseñado para conexiones rápidas y seguras en aplicaciones de alta corriente. Utiliza la tecnología POWER CAGE CLAMP, que permite conectar grandes secciones de conductores sin necesidad de herramientas de torque o preparación adicional. Ideal para instalaciones industriales y ferroviarias, ofrece una solución confiable y libre de mantenimiento.

Características Principales

  • Tecnología POWER CAGE CLAMP para conexiones rápidas y seguras
  • Compatibilidad con conductores rígidos, semirrígidos y flexibles de 6 a 35 mm²
  • Montaje en carril DIN 35 x 15 para fácil instalación
  • Housing de poliamida (PA66) con clasificación de inflamabilidad UL 94 V0
  • Diseño sin mantenimiento y libre de herramientas de torque
  • Clamping point bloqueable para facilitar el cableado

Detalles Técnicos

Especificaciones

  • Sección nominal: 35 mm²
  • Tensión asignada: 1000 V
  • Corriente asignada: 125 A
  • Tensión de choque asignada: 8 kV
  • Pérdida de potencia por polo: 4.0625 W
  • Resistencia: 0.00026 Ω

Interfaces y Conectividad

  • 2 puntos de conexión
  • 1 potencial
  • 2 ranuras de puenteado
  • Dirección de cableado: lateral
  • Longitud de pelado: 25 mm

Aplicaciones y Casos de Uso

Instalaciones Industriales

Ideal para conexiones de alta corriente en paneles de control y distribución eléctrica.

Aplicaciones Ferroviarias

Cumple con los estándares DIN EN 50155 y DIN EN 61373 para equipos de material rodante.

Sistemas de Energía

Perfecto para conexiones en sistemas de distribución de energía de media y alta tensión.
