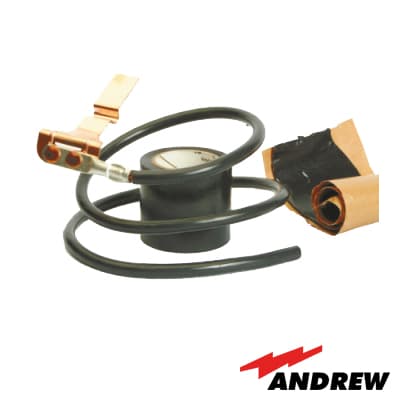

Kit de aterrizaje Estándar para cable de 1/2". Longitud del conductor 24"
Características
- Soporta picos de corriente hasta 100,000 amperios
- Cumple IEC 1024-1 para protección contra rayos
- Resistente a temperaturas de -40°C a +85°C
- Nivel de protección IP68 para inmersión total
- Probado contra vibraciones MIL-STD-202 método 214
- Compatibilidad con cables de 0.610" a 0.650" diámetro
- ver más
Modelo: 241-0881
Marca: ANDREW / COMMSCOPE
Q 461.70
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Especificaciones eléctricas
- Manejo de corriente: Probado para soportar picos de corriente pico de 100 000 amperios
- Método de prueba de manejo actual: MIL-STD-1757
- Método de prueba de puesta a tierra, unión y blindaje: MIL-STD-188-124A
- Método de prueba de protección contra rayos: IEC 1024-1
Especificaciones mecánicas
- Método de prueba de lluvia: MIL-STD-810, Method 506
- Método de prueba de corrosión: MIL-STD-1344, Method 1001
- Método de prueba de lluvia helada/formación de hielo: MIL-STD-810, Method 521
- Método de prueba de humedad: MIL-STD-1344, Method 1002
- Método de prueba de inmersión: IEC 60529:2001, IP68
- Temperatura de funcionamiento: -40 °C to +85 °C (-40 °F to +185 °F)
- Temperatura de almacenamiento: -40 °C to +80 °C (-40 °F to +176 °F)
- Tamaño de la rosca: 3/8 in.
- Método de prueba de resistencia UV: MIL-STD-810, Método 505
- Método de prueba de vibración: MIL-STD-202, Método 214
Especificaciones generales
- Tipo de cable: Corrugado | Guía de onda elíptica
- Tipo de kit de puesta a tierra: Kits de puesta a tierra estándar
- Nota para pedidos: producto no estándar de CommScope®
- Color: Negro
- Material del conductor de unión: Cobre
- Tamaño del cable del conductor de unión: calibre 6
- Material de revestimiento del conductor de unión: PVC
- Material de la correa de puesta a tierra: Cobre
- Incluye: Kit de puesta a tierra | Ferretería | estirón | Un rollo de 2 en cinta de PVC | Un rollo de 24 en cinta de caucho butílico
- Accesorio de lengüeta: adjunto de fábrica
- Tipo de lengüeta: lengüeta de dos orificios
- Cantidad del paquete: 1
- Material del remache: Cobre
- Método de impermeabilización: butilo y cinta eléctrica
Dimensiones
- Tamaño nominal: 1/2 in
- Tamaño Waveguide: WR42 | WG20 | R220 | WR51 | WG19 | R180
- Longitud del conductor de unión: 609.6 mm | 24 in
- Longitud máxima de extracción del revestimiento del cable: 59.1 mm | 2.3 in
- Longitud de remoción del revestimiento del cable, mínimo: 55.9 mm | 2.2 in
- Diámetro compatible, máximo: 16.510 mm | 0.650 in
- Diámetro compatible, mínimo: 15.494 mm | 0.610 in
